Résumé exécutif

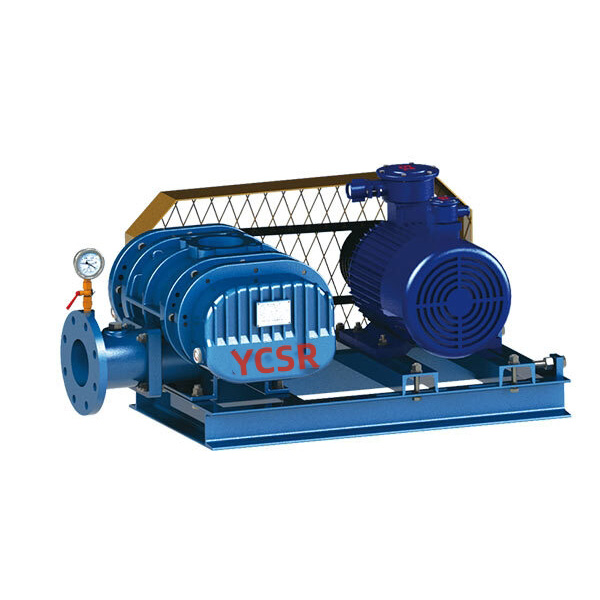

LePompe à vide Rootsconstitue une technologie fondamentale dans le traitement industriel moderne, offrant une efficacité inégalée dans les systèmes de transport pneumatique et d'emballage sous vide. Contrairement aux pompes à joint d'huile traditionnelles, ce mécanisme fonctionne selon le principe de fonctionnement à sec, en utilisant deux rotors en huit qui tournent en synchronisation pour déplacer de grands volumes d'air à des niveaux de vide relativement faibles. Cette analyse complète explore l'ingénierie derrière ces machines robustes, leur rôle essentiel dans des secteurs allant de l'emballage alimentaire au transport du ciment, ainsi que les spécifications techniques qui définissent leurs performances. En tant qu'élément essentiel du maintien des environnements à pression négative, la compréhension des paramètres opérationnels de ces pompes est essentielle aussi bien pour les ingénieurs que pour les spécialistes des achats.
1.L'ingénierie derrière le mécanisme
Au cœur des systèmes industriels d’aération et d’évacuation se trouve un type spécifique de pompe volumétrique. Cet appareil fonctionne selon un principe fondamentalement différent de celui de ses homologues centrifuges. Au lieu d'utiliser des turbines pour transmettre de la vitesse à un fluide, il utilise deux ou trois rotors lobes qui tournent en opposition précise dans un boîtier à tolérances serrées. Lorsque ces rotors tournent, ils créent des volumes en expansion du côté admission, aspirant de l'air ou du gaz, puis le compriment et l'expulsent du côté refoulement. Ce mécanisme est intrinsèquement sans huile, ce qui signifie que la chambre de pompage ne nécessite aucune lubrification, ce qui le rend idéal pour les applications où la contamination doit être strictement évitée.
Rotation synchrone :Les engrenages de précision maintiennent le positionnement exact des rotors, empêchant tout contact métal sur métal et garantissant la longévité.
Capacité de fonctionnement à sec :L'absence de lubrification interne dans le flux d'air empêche la contamination du produit, une caractéristique essentielle pour le traitement des aliments et des produits pharmaceutiques.
Débit élevé :Ces unités sont conçues pour déplacer de grands mètres cubes d'air par minute, ce qui les rend supérieures pour les tâches de manutention en vrac.
La conception des rotors, qu'ils soient à deux ou trois lobes, a un impact significatif sur le profil sonore et la fluidité du flux d'air. Les conceptions à trois lobes offrent généralement un fonctionnement plus silencieux et moins de pulsations, ce qui constitue un facteur clé pour les installations situées à proximité de zones résidentielles ou d'environnements sensibles au bruit.
2. Spécifications techniques et mesures de performances
Lors de l’évaluation de ces systèmes en vue de leur intégration dans une ligne de production existante, des mesures de performance spécifiques doivent être analysées. L'enveloppe opérationnelle de ces machines est généralement définie par leur capacité à générer une pression négative et leur débit volumétrique. Par exemple, les unités de qualité industrielle peuvent atteindre des degrés de vide allant de -100 mmHg à -330 mmHg, avec des volumes d'air variant de 6,24 m.3/min à plus de 80 m3/min. Ces chiffres ne sont pas statiques ; ils dépendent fortement de la configuration du système, qu'il soit entraîné par courroie pour un contrôle de vitesse variable ou à couplage direct pour une efficacité maximale.
| Type de configuration |
Options de source d'alimentation |
Plage de vide typique |
Avantage clé |
| Pression négative connectée à la ceinture |
Moteur électrique / fréquence variable |
-100 mmHg ~ -250 mmHg |
Vitesse réglable pour le contrôle du processus |
| Pression négative à connexion directe |
Moteur électrique (vitesse fixe) |
-150 mmHg ~ -300 mmHg |
Efficacité mécanique plus élevée, moins d’entretien |
| Pression négative diesel |
Moteur à combustion interne |
-100 mmHg ~ -200 mmHg |
Mobilité et fonctionnement dans des sites hors réseau |
Il est crucial de comprendre que le « degré de vide ultime » n'est pas seulement fonction de la pompe elle-même mais également de l'intégrité du système dans son ensemble. Des facteurs tels que le diamètre des tuyaux, la propreté du filtre et l'étanchéité des connexions contribuent tous au niveau de vide final pouvant être atteint. Par conséquent, une maintenance régulière et des vérifications du système sont obligatoires pour maintenir des performances optimales.
3.Applications industrielles et cas d'utilisation
La polyvalence de cette technologie lui permet de servir deux secteurs distincts mais vitaux : la transformation des consommables et la manutention des matériaux de construction lourds. Dans l’industrie agroalimentaire, le maintien d’un environnement intact n’est pas négociable. Ici, les machines sont utilisées pour évacuer l’air des emballages, prolongeant ainsi la durée de conservation et préservant les profils de saveur. À l’inverse, dans l’industrie du ciment et des granulats, l’attention se porte désormais sur le transport en vrac et la protection de l’environnement.
Lignes de conditionnement alimentaire :Utilisé pour créer des environnements scellés sous vide qui inhibent la croissance bactérienne et maintiennent la fraîcheur des produits pendant la distribution.
Déchargement du camion de ciment :Indispensables pour les systèmes de déchargement pneumatique, ces pompes génèrent l’aspiration nécessaire pour extraire efficacement la poudre des camions-citernes.
Traitement des eaux usées :Fournit une aération dans les usines de traitement pour faciliter la dégradation de la matière organique par les bactéries aérobies.
Pour le transport du ciment spécifiquement, l’équipement joue un double rôle. Il facilite non seulement le transfert rapide des matériaux, mais maintient également une pression négative à l'intérieur du réservoir pendant le déchargement. Cela évite les fuites de poussière, garantit le respect des réglementations environnementales et protège la santé des travailleurs. La possibilité de personnaliser ces unités pour des modèles de camions et des exigences de puissance spécifiques les rend indispensables dans la logistique.
4.Critères de sélection pour un usage industriel
Choisir la bonne unité implique bien plus que simplement faire correspondre les puissances nominales. Les ingénieurs doivent prendre en compte les exigences spécifiques de leur application, notamment le débit requis, le niveau de vide cible et l'environnement d'exploitation. Par exemple, une installation nécessitant un fonctionnement silencieux pourrait donner la priorité à un modèle à vitesse constante à trois lobes et à faible bruit, tandis qu'une application mobile pourrait nécessiter une variante à moteur diesel.
Considérations clés
Compatibilité des matériaux :Assurez-vous que les matériaux du boîtier et du rotor sont adaptés au type de fluide manipulé (par exemple, gaz corrosifs ou air propre).
Disponibilité de la source d'alimentation :Évaluez si le site a accès à l’électricité triphasée ou si une unité alimentée au diesel est nécessaire pour la mobilité.
Accessibilité de la maintenance :Recherchez des conceptions qui permettent un accès facile aux roulements et aux joints afin de minimiser les temps d'arrêt pendant l'entretien.
De plus, un partenariat avec un fabricant proposant des services OEM et ODM peut offrir un avantage significatif. La personnalisation permet l'intégration de brides, de moteurs et de panneaux de commande spécifiques qui s'intègrent parfaitement à l'infrastructure existante. Lors de l'évaluation des fournisseurs, recherchez ceux qui ont fait leurs preuves dans l'industrie de la fonderie et ceux qui exploitent leurs propres usines pour assurer le contrôle de la qualité depuis le moulage jusqu'à l'assemblage final.
"Investir aujourd'hui dans des spécifications correctes d'équipement permet d'éviter des retards de production coûteux demain."
5. Questions fréquemment posées
Quelle est la principale différence entre un souffleur Roots et une pompe à vide traditionnelle ? +
La distinction fondamentale réside dans le principe de fonctionnement et le résultat qui en résulte. Une pompe à vide traditionnelle, telle qu'une pompe à palettes rotatives, est conçue pour atteindre des niveaux de vide très élevés (basse pression) mais avec un débit relativement faible. En revanche, une unité de type Roots est un mécanisme volumétrique conçu pour un débit d'air élevé à des niveaux de vide relativement faibles. Il excelle dans le déplacement rapide de grandes quantités d’air plutôt que dans la réalisation d’un vide profond.
Cet équipement peut-il être utilisé à la fois pour l’aspiration et le refoulement ? +
Oui, le design est symétrique et bidirectionnel. Alors que la question se concentre sur l'application du vide (aspiration), la même unité physique peut souvent être utilisée pour les applications à pression positive (décharge) en inversant simplement le sens du débit, à condition que la tuyauterie du système soit configurée pour cela. Cette polyvalence en fait un atout précieux dans les installations nécessitant à la fois un transport pneumatique et une évacuation.
Comment le degré de vide est-il mesuré et qu'est-ce qui l'affecte ? +
Le degré de vide est généralement mesuré en millimètres de mercure (mmHg) ou en millibars (mbar). Le vide limite pouvant être atteint par le système est affecté par plusieurs facteurs : le taux de fuite interne de la pompe, l'adsorption des gaz sur les surfaces internes et, surtout, l'intégrité des joints et de la tuyauterie de l'ensemble du système. Même une petite fuite dans le tuyau ou le raccord peut réduire considérablement le niveau de vide maximum.
6.Conclusion et recommandations des experts
En résumé, lePompe à vide Rootsreste un outil indispensable pour les industries nécessitant un mouvement d’air important sous pression négative. Sa construction robuste, son adaptabilité à diverses sources d'énergie, de l'électrique au diesel, et sa capacité à s'intégrer à la fois dans les lignes d'emballage de qualité alimentaire et dans les transporteurs de ciment lourds soulignent sa polyvalence technique. Lors de la sélection d'une unité, vérifiez toujours les besoins en volume d'air par rapport à la capacité nominale de la pompe et assurez-vous que le degré de vide répond aux besoins spécifiques du processus.
Pour ceux qui recherchent un partenaire fiable en matière d'équipements de protection de l'environnement et de machines industrielles,Yinchipropose une gamme complète de solutions adaptées aux normes mondiales. En mettant l’accent sur une fabrication de qualité et une personnalisation spécifique au client, ils fournissent le support technique nécessaire pour optimiser vos processus industriels.
