Le guide d'ingénierie définitif pour les surpresseurs à couplage direct

1. Surpresseurs Roots à couplage direct : concept de base

2. Mécanique du déplacement positif rotatif à couplage direct

3. Avantages en termes de performances par rapport aux systèmes à entraînement par courroie

4. Installation et alignement : précision pour la longévité

5. Protocoles de maintenance pour les unités à entraînement direct

6. Applications industrielles critiques

7. Principales spécifications techniques et guide de sélection

8. Foire aux questions (FAQ)

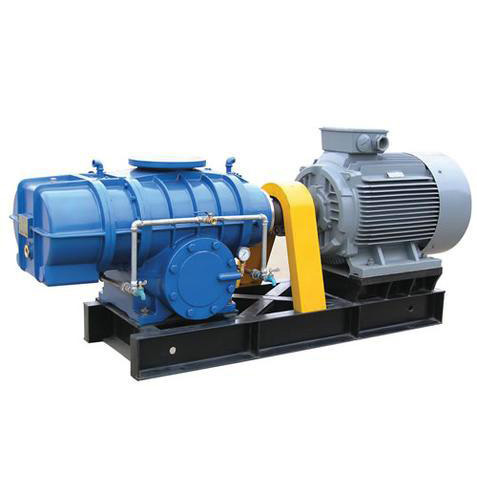

1. Souffleurs à couplage direct : concept de base

Au cœur d'innombrables processus industriels, du traitement des eaux usées au transport pneumatique, se trouve la technologie robuste deSouffleurs à racines à couplage direct. Contrairement aux alternatives entraînées par courroie, ces unités disposent d'un lien mécanique direct entre le moteur et l'arbre du ventilateur via un accouplement. Cette distinction apparemment simple génère de profonds avantages en termes d’efficacité, de durabilité et de stabilité opérationnelle. En éliminant la courroie, le système élimine un point commun d'usure et de perte d'énergie, faisant des surpresseurs à couplage direct un choix privilégié pour les applications à service continu où la fiabilité est primordiale.

Cette configuration directe garantit que la vitesse de rotation du moteur est transférée avec précision aux roues, fournissant un flux d'air stable et sans pulsation, essentiel pour des processus tels que l'aération dans le traitement biologique ou le transport de matériaux dans les cimenteries. La philosophie de conception est centrée sur une perte mécanique minimale et une disponibilité maximale, c'est pourquoi les industries aux profils opérationnels exigeants adoptent de plus en plus cette méthode d'entraînement par rapport aux systèmes de courroies traditionnels.

2. Mécanique du déplacement positif rotatif à couplage direct

Souffleurs à racines à couplage directfonctionnent selon le principe du déplacement positif, en utilisant des rotors à deux ou trois lobes qui tournent dans des directions opposées dans un boîtier usiné avec précision. L'accouplement direct garantit que ces rotors maintiennent une synchronisation exacte, entraînés par des engrenages de synchronisation qui empêchent le contact métal sur métal. Lorsque les lobes tournent, ils emprisonnent un volume fixe d'air au niveau de l'orifice d'admission et le transportent vers le côté refoulement, où il est expulsé contre la pression du système.

Le principal avantage mécanique réside dans l’accouplement lui-même. Un accouplement flexible, souvent du type à verrouillage conique, relie l'arbre du moteur à l'arbre du ventilateur, s'adaptant aux désalignements mineurs tout en transmettant efficacement le couple. Cet entraînement direct élimine le glissement inhérent aux systèmes à courroie, garantissant que le ventilateur fonctionne précisément à sa vitesse conçue, qui est directement corrélée à un débit volumétrique garanti. Cette caractéristique est essentielle pour les processus nécessitant une alimentation en air constante et dosée, comme dans le dosage de produits chimiques ou les réacteurs à lit fluidisé.

3. Avantages en termes de performances par rapport aux systèmes à entraînement par courroie

Lors de l'évaluation des surpresseurs à couplage direct par rapport à leurs homologues à entraînement par courroie, plusieurs différenciateurs de performances émergent. Premièrement, l’accouplement direct élimine la tension et l’usure des courroies, ce qui non seulement réduit la fréquence de maintenance, mais empêche également la perte progressive d’efficacité à mesure que les courroies s’étirent au fil du temps. Deuxièmement, l'absence d'ensemble courroie et poulie réduit l'encombrement global et le poids de l'unité, simplifiant ainsi l'installation et l'intégration dans des installations compactes.

De plus, les systèmes à entraînement direct présentent des niveaux de vibrations plus faibles et fonctionnent plus silencieusement, contribuant ainsi à un environnement de travail plus sûr et plus confortable. La complexité mécanique réduite signifie que moins de composants sont sujets à panne, améliorant ainsi la fiabilité globale du système. Dans les applications où l'espace est limité ou où un fonctionnement continu et sous forte charge est requis, le couplage direct offre un avantage décisif en termes de stabilité des performances et de coûts de cycle de vie.

4. Installation et alignement : précision pour la longévité

Le déploiement réussi deSouffleurs à racines à couplage directrepose sur une installation minutieuse, notamment l’alignement des arbres. Même un désalignement mineur peut provoquer des vibrations excessives, une usure prématurée des roulements et une fatigue de l'accouplement. Les meilleures pratiques de l'industrie exigent que les moitiés d'accouplement soient installées avec un ajustement serré, nécessitant souvent un chauffage contrôlé, pour garantir une connexion sécurisée aux arbres.

Un alignement correct implique de vérifier à la fois le décalage et les écarts angulaires. Pour une durée de vie optimale, la lecture totale de l'indicateur (TIR) ​​sur les moyeux d'accouplement ne doit pas dépasser 0,005 pouces (0,13 mm) et l'écart parallèle des faces d'accouplement doit être inférieur à 0,001 pouces (0,03 mm). De plus, il est essentiel d'établir un espace axial correct entre les moitiés d'accouplement pour s'adapter à la dilatation thermique des arbres pendant le fonctionnement, évitant ainsi les charges de poussée qui pourraient endommager les composants internes du ventilateur. L'utilisation d'un accouplement de type taper-lock est recommandée pour garantir une transmission positive du couple et une facilité de retrait.

5. Protocoles de maintenance pour les unités à entraînement direct

Bien que les surpresseurs à couplage direct nécessitent une intervention moins fréquente que les unités entraînées par courroie, un programme de maintenance structuré est essentiel. Les principaux domaines d'intervention comprennent la lubrification de la boîte de vitesses et des roulements, l'inspection des accouplements et la vérification de l'alignement. Des vidanges d'huile régulières utilisant le lubrifiant recommandé par le fabricant préviennent l'usure des engrenages et garantissent un fonctionnement fluide.

Les contrôles périodiques des accouplements doivent impliquer une inspection visuelle de l'usure ou des fissures, ainsi qu'un resserrage des fixations aux valeurs spécifiées. La surveillance des vibrations peut servir d'outil de maintenance prédictive, détectant les premiers signes de déséquilibre ou de désalignement. De plus, s'assurer que le filtre à air d'admission est propre et dégagé protégera les rotors des dommages causés par les particules, maintenant ainsi la sortie d'air propre et sans huile qui est la marque de ces soufflantes.

• Tous les jours:Vérifiez les niveaux d'huile, écoutez les bruits inhabituels, surveillez la pression et la température de refoulement.
• Mensuel:Inspectez l’accouplement pour déceler l’usure, vérifiez l’alignement et nettoyez le filtre à air.
• Trimestriel:Changez l'huile d'engrenage, inspectez les roulements, vérifiez le couple de toutes les fixations.
• Annuellement:Révision complète, comprenant la mesure du jeu du rotor et le remplacement des joints.

6. Applications industrielles critiques

La conception robuste et les performances fiables des surpresseurs Roots à couplage direct les rendent indispensables dans un large éventail de secteurs. Dans le traitement des eaux usées, ils assurent une aération indispensable à la digestion aérobie, assurant la dégradation biologique de la matière organique. Dans l’industrie aquacole, ils maintiennent des niveaux critiques d’oxygène dissous dans les étangs et les réservoirs, ce qui a un impact direct sur la santé et le rendement des stocks.

Pour la manutention de matériaux en vrac, ces surpresseurs sont utilisés dans les systèmes de transport pneumatique pour transporter du ciment, des céréales, des plastiques et d'autres poudres à travers des pipelines. Le flux d’air stable à haute pression assure un transfert de matériau constant et efficace sur de longues distances. D'autres applications clés incluent l'alimentation en air de combustion dans les fours, l'augmentation du gaz dans les usines pétrochimiques et les opérations d'emballage sous vide, démontrant la polyvalence de cette technologie dans tout le spectre industriel.

Secteurs d'application clés :Aération des eaux usées · Aquaculture · Transport pneumatique · Industrie du ciment · Centrales électriques · Traitement chimique · Manipulation du biogaz

7. Principales spécifications techniques et guide de sélection

Choisir le bonSouffleurs à racines à couplage directpour une application nécessite une analyse minutieuse des besoins en débit, en pression et en puissance. Les unités typiques offrent des débits allant de 0,6 m³/min à plus de 120 m³/min, avec des pressions de refoulement allant jusqu'à 98 kPa. La puissance du moteur peut aller de 1,1 kW pour les petites unités à plus de 185 kW pour les modèles industriels à grande échelle.

Lors de la spécification d'un ventilateur, tenez compte de la pression différentielle requise, du débit souhaité à cette pression et des conditions de fonctionnement ambiantes. La conception du rotor à trois lobes est devenue la norme de l'industrie pour ses caractéristiques de pulsation améliorées et son efficacité par rapport aux anciennes conceptions à deux lobes. La consultation des courbes de performances et des fiches techniques est cruciale pour garantir que le ventilateur sélectionné fonctionne à son point d'efficacité optimal, fournissant un service fiable pour l'application prévue.
